双金属式温度指示计

概要

双金属温度计，构造简单
１．玻璃镜面，坚固好用，指示温度容易了解。
２．液体式及气体填充式，在温度系统测试，准确度高，维护简单。




动作原理
双金属温度计，因温度受膨胀系数的不同，造成薄膜金属板的反应显示正确温度。

图(1)最初状态显示，双金属周围温度上升，高膨胀边之金属，发生膨胀后延伸到低膨胀金属图(2)受上方温度之反应，双金属薄板造成之状态。

双金属温度指示之原理应用，实际如图(3)显示变成弯曲状，随着周围温度变化，附指针随着温度不同，指示跟着不同。
构造

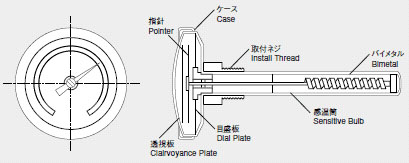

双金属式温度计，基本构造如下图所示。
